Дворники с подогревом своими руками

Как сделать подогрев дворников своими руками — пошаговая инструкция

Внимание! Целью статьи не является заставить или переубедить кого-то использовать заводские щетки с подогревом, статья всего лишь альтернативный (бюджетный) вариант и демонстрация возможностей (или способностей) человека в области автомобильного тюнинга. В качестве подопытного выступил Passat B3.

Теперь обо всем по порядку… Подогрев дворников своими руками

В своих экспериментах я использовал ленту стеклоочистителя производства ХОРС, к слову сказать, она позволяет добиться действительно хорошего результата. Главной особенностью этой щетки является ее полая конструкция, а также пластикового профиля, в котором она закреплена.

1. Для того чтобы изготовить нагревательный элемент мне потребовался нихромовый провод Ф0,3 мм, его длина должна быть вдвое больше длины дворника +200 мм. Данную проволоку, как правило, используют для изготовления нагревательных спиралей. Так как нагревательный элемент проходит по всей длине щетки, он должен повторять ее контур, в противном случае, у вас могут возникнуть неприятные моменты в виде неплотного прилегания дворника к поверхности стекла.

2. Для того чтобы выровнять спираль сделайте следующее: оденьте спираль на шило и придерживая одной рукой, плоскогубцами вытяните кусок необходимой вам длины, порядка 0,5 м. Натяните проводим и установите пламя газовой горелки таким образом, чтобы проволока нагревалась докрасна. Таким образом у вас получится заготовка необходимой длины.

3. После этого нужно отмерить кусок проволоки равный по длине половине дворника +100 мм.

4. Согните проволоку, так как показано на снимке.

5. Установите длинную часть конца проволоки вовнутрь полого пространства резинки, коротким концом наискосок проткните резинку, чтобы провод не замкнул на адаптер, установленный на профиле. Как проколоть показано на фото булавкой.

6. По очереди постепенно тяните за оба конца проволоки до тех пор, пока она полностью не спрячется в резине. Максимальное внимание следует уделить последним миллиметрам проволоки, следите, чтобы она не перекрутилась. Это критично потому, что чаще всего в местах перекручивания провод перегорает.

7. На другом конце сделайте петлю, на нее нужно одеть изоляцию в виде кембрика нужного диаметра. Благодаря этой петле, будет компенсироваться температурная деформация резины и нихромовой проволоки.

8. Внутри пластмассового профиля проделайте два отверстия, через которые позже будут выведены провода нагревателя.

9. Установите концы нагревателя в профиль, затем заправьте резиновую ленту.
10. Загните концы и залудите их, используя концы нагревателя и паяльной кислоты.

11. Припаяйте провод сечением 2х0,2 (я применил провод ШВП2х0,2) длиной 2 м.

12. В месте выхода проводов необходимо приклеить кусок профиля, используя дихлорэтан, с его помощью вы защитите место пайки от разного рода повреждений.

13. Далее припаяйте к проводу 2х0,2 — 1,5-метровый провод 2х0,35, места пайки закройте для этого подойдет термоусаживаемая трубка.

14. С другой стороны провода установите разъем "мама", для того чтобы позже подключить к нему питание.

15. Сопротивление нагревателей 45-сантиметрового дворника выходит порядка — 8,8 ом. У дворника длиной 60 см выходит сопротивление 11 ом.

Подогрев дворников своими руками. Как сделать? Основные тонкости вопроса

Наверное, все нервничали, когда стеклоочистители (по-простому «дворники») лобового стекла покрывались ледяной коркой. Конечно, можно сделать подогрев лобового стекла, но как показывает практика, в сильные морозы он не может полностью растопить лед на дворниках, конечно эффект намного лучше чем вообще без подогрева, но тоже что говорится «НЕ АЙС»! Для нашего климата нужно искать другое решение. Желательно чтобы резинка стеклоочистителя сама прогревалась – вот бы засунуть туда нагрев. Оказывается все уже давно придумано! Даже скажу больше – вы можете все сделать сами …

Подогрев дворников своими руками

СОДЕРЖАНИЕ СТАТЬИ

Большой плюс такого метода, это то что, сам нагревательный элемент находится в корпусе очистителя, то есть он греет либо резинку, либо металл. Так что лет растопит 100%, даже в очень холодную погоду (-25, — 30 градусов). Поэтому сейчас все больше автомобилистов смотрят на этот вариант.

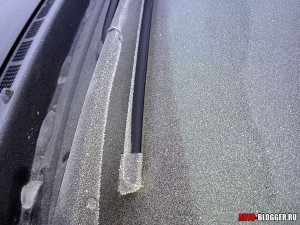

замерзшие дворники

Справедливости ради стоит отметить — что если вы ни разу не сталкивались с электрической цепью автомобиля, вам лучше в нее не лезть! Иначе просто спалите в лучшем случае предохранители, в худшем саму машину. Для вас уже есть готовые решения, причем зачастую на пульте управления, нажали кнопочку — греют, еще раз нажали – выключаются.

Заводской подогрев дворников

Большим плюсом является то что – вам не нужно постигать «вольтаж», «ампераж», материалы для изготовления и т.д. Просто покупаем уже готовый комплект, сейчас можно подобрать почти на любой автомобиль или размер, и меняем ваши стандартные очистители.

Как я уже писал, сейчас существуют два варианта:

  • Простой. Это просто, когда втыкаете в прикуриватель, они греют. Цена вопроса, от 1900 рублей. Вот фото.
Читайте так же:
Датчик положения коленвала от «А» до «Я»

обычный

  • Продвинутый. Как я уже обозначил на пульте. Так же устанавливаем в прикуриватель, только в руках у вас есть пульт. Нажимаем – греют, еще раз – выключаются. Небольшое видео и фото.

от прикуривателя

корпус

комплект с пульта

пульт

Хочется отметить, что такой вариант можно установить и скрытно, как правило, к ним идет подробная инструкция. То есть гнездо прикуривателя не будет занято, что уже хорошо. Цена вопроса за пару около 3500 – 4500 рублей, все зависит от размеров.

В принципе для тех, кто не хочет постигать «вершины» электрики авто, это реально хорошее решение. Единственный минус, который я вижу для себя, да и для вас это проводка. Вам нужно как-то вывести провод из салона к капоту, а точнее очистителям. Старайтесь делать так, чтобы он не пересекался с двигателем и тем более выпускным коллектором – провод просто расплавится. Но это же не наш метод, нам нужно сделать своими руками, поэтому дальше небольшая инструкция.

Что нам понадобиться?

Нам нужно будет создавать нагревательный элемент своими руками. С одной стороны это сложно, с другой даже увлекательно.

ИТАК, что нам нужно:

  • Новый комплект дворников (желательно бескаркасных), все же я вас не призываю тренироваться на своих рабочих, купите самые дешевые.

бескаркасные дворники

  • Нихромовая нить или как многие называют провод. Диаметр 0,3 – 0,35 мм, это важно меньше не берите сгорит, больше будет большая нагрузка и долгий нагрев. Этот диаметр самый лучший. Купить можно на любом радиорынке, а также в магазинах радиотоваров.

нихромовая нить

  • Провод для основной проводки. Нужно брать медь в хорошей изоляции, сечение примерно 1,0 – 1,5 мм. Парни подсказали, что можно взять черный провод для акустики, он и с дворниками гармонирует и не выделяется в салоне.

Также нужно подготовить инструменты – паяльник (припой), кусачки, мультиметр (будем мерить сопротивление).

мультиметр

Инструкция по изготовлению

НУ что переходим к изготовлению, буду перечислять по пунктам, так лучше усваивается.

  • Разбираем наши бескаркасные «дворники», делайте аккуратно, чтобы ничего не сломать! Иначе потом не соберете.

разбираем

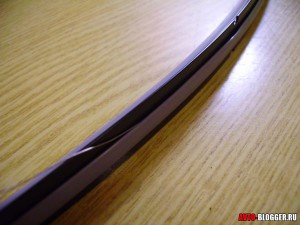

  • Нить будем заправлять в резинку с двух сторон. ВАЖНО, чтобы она не вываливалась, то есть прячем ее внутрь. Также не повредите резинку, ведь рваная она не будет чистить.

заправляем нить

  • Что еще хочется отметить столкнулись с такой трудностью — в конструкции есть две отдельные металлические пластины, которые держат резинку. Чтобы ее туда вставить, да еще затолкать нить, нужно приложить всю свою ловкость. Поэтому недолго думая просто приклеили резинку клеевым пистолетом к пластинам, так она не выпадала и сидела на месте. Именно так удалось засунуть нихромовую нить.

прихватили клеем

  • Как бы почти готово. Однако сразу меряем сопротивление. Оно должно быть 8 – 9 Ом запомните! Так нить будет равномерно нагреваться, если сопротивление 5 – 6 Ом то, это плохо, нить быстро нагреется, что на морозе не очень хорошо, стекло может лопнуть. У большого стеклоочистителя все было хорошо, примерно 8 – 9 Ом, а вот маленький был примерно «6», поэтому добавили чуть больше провода, где-то сделали его елочкой под резинкой. В общем через 15 минут – 8,5 Ом – нормально можно собирать.

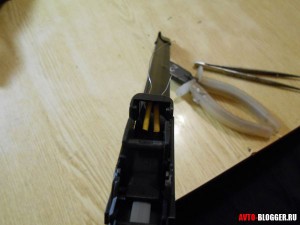

  • В креплении сделали два отверстия для вывода проводов от подогрева. К нему и будет подходить наш черный акустический кабель.

два провода

с изоляцией

  • После в собранном состоянии попробовали подогрев. Примерно за 7 – 8 минут нагрев был около 49-51 градуса. Что более чем достаточно, с учетом холодной погоды такого нагрева не будет, на улице будут греться примерно до 20 градусов, за это же время – то что нужно.
  • Одеваем дворники на штатные места. Массу берем с кузова, плюс соединяем с другим очистителем параллельно! И в салон. Нужно отметить подключаем через предохранитель, достаточно будет примерно на 5А, также по желанию ставить реле (чтобы отрубал автоматом при изменении сопротивления – после нагрева)! Можно и без него, а сразу на кнопку, тогда нужно следить самому – что не желательно можете забыть.

провели провод

отлично греет

Итог греет – замечательно, даже в минус 25 градусов, дворники отходят практически мгновенно. При небольшом минусе, особенно когда идет снег, лед вообще не задерживается на щетках. Вот такая вот инструкция. Цена вопроса примерно 200 рублей, за проволоку.

Однако еще раз повторюсь – если не можете работать с электрикой авто сами – НЕ ЛЕЗЬТЕ, это опасно!

НА этом заканчиваю, думаю моя инструкция вам помогла.

(10 голосов, средний: 4,60 из 5)

Как сделать подогрев дворников своими руками?

Автолюбители, эксплуатирующие свои машины круглогодично, прекрасно знакомы с проблемой примерзания и обледенения «дворников». Чтобы вернуть резиновым элементам эластичность и работоспособность, их приходится постоянно очищать ото льда вместе с замерзшей зоной стекла. Если вы часто оказываетесь в подобной ситуации, вопрос нужно решать кардинально – организовать электроподогрев щеток стеклоочистителя. Дополнительное оборудование стоит недорого и устанавливается на автомобиль самостоятельно.

Читайте так же:
Выбираем навигатор с Яндекс пробками

Дворники с подогревом

Способы оттаивания стеклоочистителей

Традиционно нижняя часть стекла обогревается путем обдува горячим воздухом, подаваемым вентилятором салонного отопителя. Проблема в том, что оттаивание происходит слишком долго: сначала необходимо прогреть двигатель и охлаждающую жидкость, чтобы получить теплый воздух, затем потребуется еще 15–20 мин на растапливание льда.

Существует несколько альтернативных вариантов решения вопроса:

  • организовать обогрев зоны покоя щеток с помощью накладного нагревательного элемента;
  • приобрести готовые стеклоочистители со встроенной системой подогрева и подключить их к бортовой сети авто;
  • самостоятельно изготовить нагревающий элемент и установить на штатные «дворники» с присоединением к электросети через прикуриватель либо отдельную кнопку.

Первый способ даст отличный результат при установке нагревателя на заднее стекло автомобиля. Дело в том, что на заводе оно проходит термическую обработку и не боится перепадов температур в разных зонах. Чего не скажешь о лобовом стекле, чей подогрев при морозе минус 15 °С и ниже спровоцирует появление трещин. Это следствие резкого повышения температуры на одном участке, на что трехслойная конструкция «триплекса» не рассчитана.

Прогрев нижней зоны стекла реализуется довольно просто: купите пленочный термоэлемент и приклейте к поверхности (в изделии предусмотрен липкий слой с одной стороны). Затем подсоедините к контактам провода, подключенные к прикуривателю либо отдельной кнопке.

Подогрев зоны покоя очистителей

Обратите внимание! При использовании нагревателя на переднем стекле не включайте его на морозе –15 °С и ниже. Сначала прогрейте автомобиль традиционным способом.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

  1. Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей.
  2. Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие.
  3. Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами.
  4. Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся.

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

Покупные щётки с подогревом

Сборка самодельного обогрева

Чтобы сделать подогреваемые «дворники», нужно разобраться, как устроены изделия заводского изготовления. Конструкция такова: к металлической полосе, которая служит основой щетки, приклеен пленочный нагревательный элемент, чьи контакты выведены наружу примерно посередине (где стоит крепление с фиксатором). Сверху нагреватель закрыт резиновым стеклоочистителем. Отсюда вывод: необходимо изготовить такие же плоские элементы и встроить их в штатные щетки.

Для работы вам потребуются такие материалы:

  • провод марки МГТФ – 0,03 мм 2 в количестве порядка 10 м для нагревателя;
  • то же, марки МГШВ либо ПВ-3 (0,12 мм 2 ) для подсоединения;
  • термоусадочная трубка на герметизацию пайки;
  • фольга алюминиевая.

Примечание. Сопротивление греющего провода для одного стеклоочистителя должно составлять не менее 5 Ом. Это даст тепловую мощность около 35 Вт при токе в цепи 2,5 А.

Для изготовления нагревательного элемента своими руками первым делом нужно снять и разобрать «дворники». Цель – точно измерить длину и ширину будущего пленочного нагревателя, ориентируясь по размерам металлической основы. Дальше действуйте так:

  1. Вбейте в доску 2 гвоздя на расстоянии, равном длине основания щетки.
  2. Отрежьте кусок провода по сопротивлению (указано выше) и намотайте его между гвоздями таким образом, чтобы концы оказались по центру.
  3. Получившийся шлейф скрепите скотчем, снимите с гвоздей и оберните фольгой.
  4. Спаяйте концы греющего провода МГТФ с присоединительным кабелем ПВ-3. На стык наденьте изоляционную термоусадочную трубку и подогрейте ее зажигалкой.

Нагревательный провод

По окончании вложите самодельный нагреватель внутрь щетки, прижав его резинкой и пластмассовым фиксатором. Дальнейшая сборка и подключение к автомобильной бортовой сети выполняется по алгоритму, описанному в предыдущем разделе.

Совет. В процессе эксплуатации пользуйтесь самодельным подогревом кратковременно, дабы не разрядить аккумуляторную батарею. Включайте его на 3–5 минут, достаточных для оттаивания стекол.

Доработка силиконовых щеток

Многие хозяева автомобилей устанавливают вместо обычных «дворников» с резиновыми накладками стеклоочистители из силикона от бренда «Хорс». Изделия имеют 3 особенности:

  1. Повышенная эластичность, не теряющаяся со временем.
  2. Внутри накладки выполнено продольное отверстие.
  3. Силикон способен выдержать нагрев до 250 °С.
Читайте так же:
Как поменять охлаждающую жидкость в двигателе

В данном случае обогрев щеток делается с помощью нихромовой нити сопротивлением не менее 8 Ом. Если она закручена в спираль, то выровняйте проволоку путем нагрева малой газовой горелкой. Затем проденьте нить в отверстие и выведите концы посередине, проделав шилом наклонный канал. Чтобы припаять к нихрому медный провод, обработайте его кисточкой, смоченной в соляной кислоте. Дальше работайте по предыдущей схеме – соберите стеклоочистители и подключите их к электросети.

Если в силу разных причин вы не можете сами изготовить греющий элемент, то воспользуйтесь советом опытных водителей: перед тем как оставить авто на стоянке, приподнимите «дворники», чтобы они не обледенели и не примерзли к стеклу.

"горячие дворники" (своими руками)

вобщем люблю я поколхозить руки вроди из правильного места.
набросал маленький обзорчик как самостоятельно и дешего наколхозить себе отличные зимние дворники.

с приходом зимы снова появилось желание иметь в распоряжении всякие полезняшки на холода.
недавно сделал себе отличный обогрев боковых зеркал за один вечер и сущие копейки. дошла очередь до дворников.
в прошлом году имел большую неприятность с ними. машина ночевала на улице, дворники примёрзли, а когда утром прогревал движок случайно задел рычажек включения дворников . в результате мощный моторчик поламал зубья у большой шестерни своего редуктора.
а также сильно напрягает в пути намерзание кусков льда на дворниках, от чего они уже ничего не счищают, а только размазывают.
искал в инете, нашел что есть дворники с подогревом у Champion и Alca. но не такой как надо длинны, да и вообще к нам их никогда и не завозили даже.
нашел также как уже другие делали самостоятельно подогрев. используя силиконовые резинки Хорс со сквозной дыркой на всю длинну внутри. а дальше нихром и тп.
резинок этих Хорс с дыркой тоже не нашел, а лишь упоминания о их гавёном качестве.
пришлось делать на базе тех что нашел. купил хорошие графитовые резинки, с двумя приличными канавками по бокам.

дальше собственно как я это сделал.
что понадобится:
— резинки дворников с двумя свободными канавками с боков.
— новый нихромовый провод от нагревателей диаметром

0.4мм. (чтото подобное как на фото) около 2-3 метров.
— 2-3 метра термоусадочной трубки диаметром 0.5-1мм.
— двужильный провод в двойной изоляции для подключения дворников к бортсети. чтонить 0.75 квадрата. около 2-4 метров по месту.
— клей типа "88" или "Момент". +шприц если это клей изначально не в тюбике.
— паяльник, паяльная кислота, наждачка и тп.

нагревательным элементом служит нихромовый провод облаченный в собственную изоляцию. для того чтоб его качественно вклеить в канавки резинок, и для собственно изоляции от кузова и внешней среды.

нихромовый провод разматываем, выравниваем, и на один дворник отмеряем двойную длинну дворника + 10см. на выводы.
после чего продеваем его в термоусадку и зажигалкой равномерно прогреваем осаживая её.

получаем вот такой нагреватель.

дальше берёмся за резинки.
наждачкой согнутой пополам хорошо проходимся по канавкам где будет лежать нагреватель. потом это дело протираем тряпочкой смоченой бензином или растворителем, чтоб удалить мусор и обесжирить.
далее нужно шилом сделать три дырочки, на уровне нижних, больших канавок. две в головном торце вдоль, и одну в конце поперек. прочистив их и расширив тонким круглым надфилем.

теперь сгибаем наш нагревательный элемент ровно в двое, и просаживаем в поперечную дырку.

а концы продеваем в продольные дырки с противоположной стороны.

нагреватель надо вклеить в канавки.
для этого вганяем клей на всю длинну в канавку. я это сделал шприцем с клеем "88".

и дав клею чуть подсохнуть, пальцами аккуратно укладываем нагреватель в канавку. (резинка от клея начинает выгибаться дугой что очень кстати).

излишки клея вытираем тряпочкой смоченой в бензине (именно бензин хорошо отмывает клей "88". а растворитель нивкакую)
контролируя укладку, и дав клею хорошо подсохнуть, берёмся за вторую сторону резинки. и так поочерёдно все.
после укладки и высыхания, для надёжности, проходимся клеем ещё разок со всех сторон по нагревателю.
в результате имеем такие две, вполне симпатичные, резинки с подогревом

далее одеваем им металические полоски-вставки и заряжаем всё это в железяки дворников, выводами (имхо) в верх. к концу дворника. тогда питающий провод будет лежать по дворнику ровно без перегибов.
отрезаем лишнее у нагревателя, зачищаем нихром наждачкой, паяльной кислотой, и залуживаем паяльником.
также готовим питающий провод, и два кусочка подходящей по диаметру термоусадки. и паяем дальше, изолируем, крепим провод к дворнику.

Читайте так же:
Как уменьшить расход бензина автомобилем

получаем вот такой законченый продукт, сделаный своими руками.

устанавливаем на машину и подключаем через 5-7.5А предохранитель к реле или кнопке (как у кого) обогревателя заднего стекла или подогрева зеркал по вкусу.

з.ы. по поводу сопротивления, мощности, температуры.
тут дело такое, как с подогревом зеркал длинну провода по сопротивлению не выбрать. сколько на дворник в его длинну влазит провода столько и получится. такая и будет температура.
у меня дворники относительно короткие (жигулёвские), по сопротивлению получилось 10.2 Ом. распекаются они при комнатной температуре прилично, а на улице (-6*) получились просто очень теплые. что очень гуд.
у вас дворники будут немного длиннее моих, и соответсвенно провода пойдёт больше, сопротивление меньше, греть будут чуть слабее. но в любом случае при -10-15* лед растает.
если кому будут слижком сильно греть, то соеденяйте дворники не паралельно, а последовательно. греть будет в два раза слабее.

вот. надеюсь комуто пригодится в изготовлении "горячих дворников"
вдогонку бросайте свои идеи на этот счет.

Дворники с подогревом: как установить нагревательный элемент своими руками

Из-за особенностей климата необходимым оборудованием для автомобиля во многих регионах России являются дворники с подогревом.

Прежде чем покупать готовые модели, следует разобраться, какие вообще бывают виды обогревательных элементов для лобового стекла и можно ли сделать их своими руками, а также оценить достоинства и недостатки самостоятельного обогрева.

Чем смазать дворники, чтобы не замерзали и не примерзали к стеклу

Причины замерзания дворников

Дворники, примерзшие к лобовому стеклу, являются привычной картиной в зимнее время. Особенно эта проблема досаждает автомобилистам из северных районов нашей страны.

Главной причиной ежегодной напасти являются неблагоприятные климатические условия. При температуре ниже нуля снег попадает на стекло, тает и практически моментально замерзает. Он превращается в лед, который мешает работе стеклоочистителей, блокируя их.

Как быстро отогреть дворники

При возникновении затруднительной ситуации не стоит отдирать примерзшие дворники от стекла, чтобы не повредить резиновую ленту. Может помочь легкое шевеление щеток, но не всегда. Приходится прибегать и к другим методам размораживания.

Методы отогрева стеклоочистителей:

  1. Включение отопителя. Это надо сделать одновременно с включением двигателя, чтобы идущий на стекло воздух прогревался медленно. В противном случае, лобовое стекло может треснуть из-за резкого перепада температур.
  2. Использование незамерзайки. Для растапливания льда ею нужно побрызгать на поверхность или полить на щетки прямо из канистры.

Если после таких действий щетка не оттаивает, то надо подождать еще некоторое время. Обычно процесс занимает 15—20 минут.

Лучше заранее предпринять некоторые меры. Например, если машина будет оставлена в непогоду на улице, нужно аккуратно отогнуть щетки так, чтобы они не касались стекла. Затем вытереть с них налипший снег и насухо вытереть тряпкой.

Но лучше установить щетки с обогревом. Такие стеклоочистители сэкономят время и значительно облегчат жизнь любому автолюбителю.

дворники с подогревом своими руками

Виды нагревательных элементов

Есть несколько вариантов решения вопроса примерзания щеток в холодное время года с помощью элементов нагрева.

Существуют следующие виды:

  1. Накладной пленочный термоэлемент. С одной стороны у него имеется липкий слой. Его приклеивают к поверхности лобового стекла в месте прилегания дворника. Затем подсоединяют к контактам провода, который подключен к отдельной кнопке или прикуривателю. Но лучше всего он подходит для заднего стекла автомобиля, которое проходит термическую обработку на заводе и не боится перепада температур в разных зонах. Лобовое же может пойти трещинами.
  2. Готовые модели щеток стеклоочистителя, в которых предусмотрены встроенные системы подогрева.
  3. Обогревательные элементы, встраиваемые в щетки. Их можно купить или сделать самостоятельно.

Полностью дворники с подогревом своими руками мастерить нет смысла. Все дело в том, что в продаже имеется большой ассортимент уже готовых моделей на любые машины. Они прочные, эластичные и недорогие.

Особенность такого оборудования — максимальное удобство с минимальными проблемами. У некоторых моделей есть даже пульт управления. От обычных они отличаются тем, что являются бескаркасными.

Дворники с подогревом

Установка своими руками

Если выбираются покупные модели, то к каждой прилагается подробная инструкция. Поэтому с подключением не должно возникнуть никаких проблем. Немного сложнее создать нагревающиеся щетки самостоятельно.

Для того, чтобы из обычных стеклоочистителей сделать вариант с подогревом, внутри щеток размещают тонкий провод. При подаче электрического напряжения он нагревается и вокруг щетки не образуется лед. При этом резиновая деталь не морозе не теряет эластичности и другие полезные характеристики.

Инструменты

Подобное устройство можно легко сделать за несколько вечеров.

Для его изготовления на основе бескаркасных щеток понадобятся:

  • 20 метров провода;
  • скотч;
  • доска (необходимо отмерить такую же длину, как и у щетки);
  • гвозди (2 шт);
  • 40 сантиметров медного провода;
  • паяльник;
  • фольга;
  • термоусадочная трубка.

Первым делом нужно снять и разобрать дворники. А затем сделать обогревательные элементы.

Как сделать обогрев дворников

Изготовление элемента обогрева

Следующим шагом будет создание подогревающего элемента и подсоединение его к дворникам.

  1. Берется подготовленная доска, в нее по краям забиваются два гвоздя.
  2. На доску витками наматывается провод. Надо следить, чтобы он не перекручивался.
  3. Провода соединяются скотчем каждые пять сантиметров. У соединений будет вид плоской лапши.
Читайте так же:
Как промыть инжектор в домашних условиях

Подсоединение элемента нагрева:

  1. Медная проволока режется на два куска по 20 см — это два провода.
  2. Они припаиваются к получившемуся нагревательному элементу.
  3. Места крепления нужно изолировать термоусадочной трубкой.
  4. После всех манипуляций готовый элемент надо обернуть фольгой.
  5. Затем подготовить дворники: снять с них пластик и резинки. Внутрь вставить нагреватель и снова собрать.
  6. К проводам припаять клеммы.
  7. Для изоляции на стеклоочистители нужно надеть гофрированную трубку.

Дворники с подогревом

Подключение

Полученное изделие подключают к системе автомобиля через реле. Оно рассчитано на силу тока от 10 до 15 ампер. Управляющий провод нужно соединить с контактом, в который после включения зажигания подается электроэнергия. Выключатель размещается на приборной панели авто.

Также необходим предохранитель. Он устанавливается на проводе, который идет к реле включения устройства от аккумуляторной батареи.

дворники с подогревом (главный ключ)

Проверка работоспособности

Для проверки потребуется термометр. Усовершенствованные дворники сначала включаются на 10 минут. Замеряют температуру нагрева. Затем повторно включают на полчаса, снова измеряют температуру. Она должна быть выше предыдущей.

Надо учитывать, что если проверка будет производиться зимой и на улице, то до высокой температуры дворники не нагреются, максимум до 50 градусов Цельсия. Для очистки льда этого вполне хватит. В более теплое время года и в гараже показатели будут выше.

Моментального нагрева не будет, для этого требуется подождать 10—15 минут. Лобовое стекло при этом не прогревается.

Плюсы и минусы самодельного обогрева

У щеток с подогревом есть свои достоинства и недостатки.

Чем хороши стеклоочистители с обогревающим элементом в эксплуатации:

  • ледяная корка быстрее растапливается;
  • дворники не примерзают благодаря тому, что оставшаяся на стекле и в дворниках жидкость не замерзает;
  • подходят для работы в любую погоду;
  • их легко смонтировать, установить и подключить.

Материалы для изготовления легкодоступны. Чтобы сделать обогрев дворников своими руками, достаточно элементарных технических навыков.

Но к недостатку данных устройств относится то, что при слишком заледеневшем стекле не помогут даже теплые дворники.

Монтаж может быть проблематичным, если владелец авто принял решение устанавливать обогревающее устройство не через прикуриватель.

Обогрев зоны покоя щеток стеклоочистителя лобового стекла

Отзывы водителей

Такое устройство, как подогрев для очистителей лобового стекла, не может оставить равнодушным ни одного автомобилиста, учитывая суровые реалии российской зимы. Отзывы о нагревательных элементах неоднозначны. Вполне вероятно, что здесь играют роль и качество изготовления, и климатические условия, в которых они проходили испытания.

Брала щетки фирмы Burner для своего Шевроле Авео. Купила в интернете. Для подключения дворников у меня знаний не хватит, этим занимался муж.

Выбрала такие, что шли с устройством, которое подсоединяется к аккумуляторной батарее. Срабатывают только при определенной температуре и включенном двигателе машины. Выключаются, как только мотор останавливается или температура повышается до определенного уровня. Им вполне хватает мощности генератора моего Шевроле.

Сама идея хороша, но качество изготовления щеток — отвратительное. На стекле образовывались полосы омывайки, которые не стирались. В общем, попользовалась я ими сезон и сняла. Пытались найти резинки для щеток на замену оригинальных, но так ничего и не получилось.

Я решил, что покупные щетки — слишком дорогое удовольствие. И сделал подогрев для них сам. В качестве нагревательного элемента использовал нихром в заводской изоляции, который достал с подогрева старых сидений. Разобрал щетки, поставил элементы.

Зимние условия у нас довольно щадящие, максимум — минус 10 градусов Цельсия. Испытания показали, что элемент нагревается за 5—7 минут. При небольшой температуре и несильном снеге такие щетки вполне справляются.

Меня пугали, что стекло может лопнуть из-за перепада температуры на поверхности. Но такое происходит из-за резкой смены температуры. У меня же идет плавный нагрев. Поэтому — никаких проблем.

Ставил на свою Мазду бескаркасные дворники. Считаю, что это очень полезная и эффективная вещь. Ломаться там абсолютно нечему, резинки можно менять. Но климат у нас резко поменялся и намерзать теперь нечему. Если перепадет две недели мороза, то для них вовсе не обязательно тратить средства.

Стеклоочистители подключал не в прикуриватель, а к реле, которое включает обогрев заднего стекла. Оно расположено под капотом. То есть, при включении подогрева в салоне тут же включался и подогрев дворников. При одновременном прогреве стекла и очистителя все, что намораживалось, моментально «слетало».

Видео об изготовлении теплых дворников

Из этого видео можно узнать, как самостоятельно сделать и установить в дворники систему подогрева.

голоса
Рейтинг статьи
Ссылка на основную публикацию
