Как работает вискомуфта вентилятора радиатора и полного привода

Принцип работы вискомуфты вентилятора радиатора и полного привода

Автоматическое включение полного привода кроссовера обеспечивает вискомуфта —востребованный сегодня агрегат. Изобрели его в начале 20 века в Америке, но впервые применили только в 1964 году. Сейчас едва ли не каждый второй автолюбитель пользуется вязкостной муфтой.

Где стоит вискомуфта и за что отвечает?

Деталь является частью трансмиссии. Предназначение — передача и стабилизация крутящего момента. Выполнение этих функций происходит за счет вязкой жидкости. Она размещена в разрезе вала привода. В трансмиссиях одна ось связана с мотором, вторая с межколесным дифференциалом — она-то и проходит через вискомуфту. На нее приходится до 10% силы тяги. Устройство заключено в металлический корпус, в котором множество дисков с перфорацией. Они составлены так, что перемещение ведущих и ведомых дисков происходит на небольшом расстоянии друг от друга. Закрытый корпус заполнен силиконовой жидкостью. Она имеет вязкую структуру, но способна разжижаться при интенсивном перемешивании.

Безупречность системы можно поставить под сомнение, так как никакого регулирования смыкания дисков не происходит. Процесс пущен на самотек и находится в зависимости от степени загустения жидкости.

У системы есть и другие минусы:

  • массивность конструкции;
  • невозможность принудительной активации;
  • небольшая устойчивость к перегреванию.

Еще один минус — муфта срабатывает не сразу, а через некоторое время. Это не имеет особого значения, если устройство применяется для активации привода радиаторного вентилятора — но когда много времени тратится на активацию полного привода, это уже нехорошо.

Как работает вискомуфта?

Принцип работы вискомуфты основан на смене степени густоты жидкости, которой заполнен корпус. Чем интенсивнее она перемешивается, тем гуще становится. Когда машина идёт равномерно, основные и ведомые диски движутся с одинаковой скоростью, перемешивания жидкости между ними не происходит. Когда валы (основной и ведомый) начинают вращаться с различной скоростью, диски также вращаются неравномерно. Вращение ведущих дисков в этом случае идентично вращению основного вала. Вязкость наполнителя повышается, что способствует передаче вращающего момента от одного вала к другому.

Если разница в оборотах дисков будет повышаться, увеличится и вязкость наполнителя. Это приведет к блокировке вязкостной муфты. Если деталь стоит в полном приводе, ее наличие способствует подключению заднего моста, когда в этом есть необходимость. При несоответствии угловой скорости оборотов колес на разных мостах механизм срабатывает и начинается распределение момента между мостами. Так и происходит автоматическая блокировка межосевого дифференциала.

Читайте так же:
Ремонт тормозного суппорта своими руками

Полный привод нужен для езды по некачественному дорожному покрытию, во время гололеда или в городе, но для полного бездорожья он не подходит. Это связано с запаздыванием начала работы механизма при смене сцепления шин с дорогой, что в конечном итоге может привести к выходу из строя механизма. Муфта может быть очень полезна для разгрузки колес при поворотах.

Вязкостная муфта также применяется и в вентиляторе радиатора. Она запускает вентилятор, когда ОЖ поступает в радиатор под давлением, обеспечиваемым термостатом. Конструкция такой муфты дополнена емкостью для рабочей жидкости и клапаном.

Типичные неисправности вискомуфты

Механизм может прослужить долго — до 500 000 км пробега. По истечении этого срока его приходится менять из-за износа. Выполненные из биметалла пластины могут разрушиться.

Распространенная неисправность — утечка жидкости из корпуса. Механизм придется демонтировать и разбирать, чтобы осуществить долив. Так как жидкость отличается высокой степенью вязкости, для полного заполнения плоскости потребуется некоторое время. Долив следует осуществлять без спешки.

Подшипники тоже часто выходят из строя. Когда это происходит, в области механизма слышится характерный шум. Для снятия подшипника используют специальный съемник. Съёмники бывают универсальными и «заточенными» под определенный автомобиль. После смены подшипника стоит сменить силиконовую жидкость.

Среди типичных неисправностей — «биение» лопастей вентилятора и их разрушение.

Как проверить вискомуфту?

Чтобы выполнить проверку устройства, установите автомобиль на ровную площадку. Двигатель предварительно прогрейте. Руль поверните до упора в любую из сторон, тормоз отпустите.

Вискомуфта исправна, если автомобиль медленно движется без нажатия на педаль газа.

Неисправна, если машина не трогается с места без нажатия на педаль газа.

Есть радикальный способ проверки. Узел придется снять. Его кладут в емкость с кипятком. Затем нужно пробовать его крутить. Свободного вращения происходить не должно — оно будет свидетельствовать о поломке.

Проверку по косвенным признакам производят так:

  1. Попытайтесь прокрутить рукой холодный мотор. Лопасти должны вращаться с усилием, инерционного хода быть не должно.
  2. Во время запуска мотора движение его лопастей является синхронным с оборотами мотора. При этом слышится сильный шум, который полностью пропадает примерно через минуту.
  3. Прогрейте мотор. Возьмите газету и сверните ее в трубочку. Попытайтесь газетой остановить лопасти работающего мотора. Лопасти должны останавливаться с усилием.

Эти признаки свидетельствуют об исправности вязкостной муфты.

Как отремонтировать вискомуфту

При утечке жидкости вследствие разгерметизации корпуса муфту вентилятора можно попробовать отремонтировать.

Читайте так же:
Особенности эксплуатации автомобиля в мороз

Прежде всего снимите узел. Под пружинной пластинкой устройства есть отверстие для залива жидкости. Вытащите штифт и при помощи шприца долейте жидкость. В момент залива узел расположите горизонтально. Отверстие для залива должно быть сверху. Шприц вставляем в отверстие без иглы. Выдавливаем жидкость постепенно. Для заполнения всего пространства корпуса нужно подождать. Во время ожидания шприц вынимать из отверстия не следует. После процедуры штифт ставим на свое место, излишки рабочей жидкости удаляем.

Если из отсека с вентилятором слышен шум, стоит заменить подшипники. Для этого узел демонтируют, разбирают, сливают всю жидкость.

Лучше поменять?

Устройство вискомуфты полного привода делает ее ремонт невозможным — можно только заменить. Сделать это просто. Придется открутить всего несколько болтов крепления. Вместе с муфтой рекомендуется поменять и приводной ремень вентилятора охлаждения.

Если вы не уверены, что обладаете достаточными навыками для самостоятельного ремонта, обратитесь за помощью в автосервис. Мастера поменяют вязкостную муфту в соответствии с рекомендациями производителя.

Для чего нужна обгонная муфта генератора и как она работает? Кажется, будто обгонная муфта генератора — незначительная деталь, следить за состоянием которой отнюдь не обязательно. Однако именно от её исправности зависит корректная работа ремня ГРМ.
Как проверить и заменить обгонную муфту генератора при неисправности Обгонная муфта снижает износ ремня генератора. Если небольшой компонент неисправен, это может привести к поломкам более дорогих и важных узлов.
Как определить неисправности термостата Лада Самара 2113 и заменить его самостоятельно Многие, кто проводит большую часть времени в дороге, могли наблюдать стоящий на обочине автомобиль с вырывающимися из под капота клубами пара. При этом даже далекие от устройства двигателей обыватели понимают, что это указывает на проблемы в системе охлаждения, а более «продвинутые» укажут еще и на
Как поменять моторное масло в Mercedes
Перегревается двигатель на Пассате: что делать? Система охлаждения автомобиля предназначена для поддержания рабочей температуры двигателя. Для этого в нее включены несколько важных устройств, о которых и пойдет речь. При отказе одной из составляющих, возможен перегрев двигателя, что приведет к выходу его из строя. На автомобиле Фольксваген
Когда приходится менять сцепление. Что говорят автолюбители о комплекте Kraft Сразу и не скажешь, когда же появилась фрикционная муфта в том виде, в котором мы ее знаем. Но точно можно заявить, что это наиболее консервативный узел автомобиля, даже после многочисленных экспериментов, его конструкция мало чем изменилась со времен Карла Бенца.

Читайте так же:
Размораживатель стекол для автомобиля: выбор и отзывы

Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео

Сейчас очень большое количество так называемых кроссоверов имеют не совсем честный полный привод. Он не постоянный, да еще и подключаемый на очень короткое время (хочется отметить подключаемый автоматически) – хорошо это или плохо мы обязательно поговорим в другой статье, сегодня же я хочу поговорить про «автоматическое подключение» при помощи «вискомуфты» — а что это такое вы знаете? Ведь этот агрегат сейчас очень сильно востребован, но к сожалению многие просто не представляют принцип его работы, хотя это название у всех на слуху. Что же как обычно я разобрался в теме и постараюсь вам подробно рассказать что это такое и как собственно все работает, будет и подробное видео в конце, так что читаем – смотрим …

Вискомуфта, что это такое, принцип работы

СОДЕРЖАНИЕ СТАТЬИ

Справедливости ради хочется заметить, что вискомуфты применяются не только в системах полного привода, но также и в системах охлаждения автомобилей и не только. Для начала как обычно определение.

Вискомуфта (или вязкостная муфта) – это автоматическое устройство для передачи крутящего момента по средствам вязкостных свойств специальных жидкостей.

Вискомуфта заднего моста

Если сказать проще, то крутящий момент передается путем изменения вязкости специальной жидкости в корпусе вязкостной муфты.

Про жидкость внутри

В самом начале мне хочется рассказать про жидкость, которая находится внутри вязкостной муфты, что это такое и какими свойствами она обладает.

Для начала хочется сказать, что внутрь заливают – дилатантную жидкость, которая основана на силиконе. Ее свойства очень интересны, если ее сильно не нагревать и не перемешивать, она остается жидкой. НО стоит ее сильно смешать и немного нагреть, она сгущается и очень сильно расширяется, становится больше похожей на застывший клей. После того как смешивание опять становится не существенным, она опять приобретает свое первоначальное агрегатное состояние, то есть становится жидкой.

жидкость для вискомуфты

Стоит отметить, что жидкость залита на весь срок службы этого узла и не подвержена замене.

Устройство и принцип работы

Если хотите, то это очень похоже на гидротрансформатор автоматической трансмиссии, где крутящий момент передается при помощи давления масла. Здесь тоже передача крутящего момента происходит за счет жидкости, однако есть глобальные отличия в принципе работы.

Читайте так же:
Расшифровка ВИН-кода автомобиля

Схема работы

Основных устройств вискомуфт всего два:

  • Есть замкнутый герметичный корпус, в котором друг напротив друга вращаются два турбинных колеса с крыльчатками (бывает и больше), одно установлено на ведущем валу, другое на ведомом. Конечно же они вращаются в нашей дилатантной жидкости. Пока валы вращаются синхронно, то перемешивание жидкости практически не происходит. НО стоит одной оси встать, а другой очень быстро вращаться (пробуксовывание колес), то жидкость внутри начинает очень быстро перемешиваться и нагреваться, а значит сгущаться. Таким образом, первая ведущая крыльчатка, зацепляется с ведомой и начинает передаваться крутящий момент на вторую ось. После того как автомобиль справился с бездорожьем, перемешивание прекращается и задняя ось автоматически отключается.

устройство

  • Вторая конструкция также имеет замкнутый корпус. Только на ведущем и ведомом валах находятся несколько групп плоских дисков. Часть на ведомом, часть на ведущем. Они также вращаются в специальной жидкости. Пока вращение происходит равномерно смешение жидкости минимально и она жидкая, но после того как одна ось встает, вторая начинает буксовать, смешивание огромное! Она не только густеет, но и расширяется. Тем самым – очень сильно прижимая диски друг к другу. В итоге, передача крутящего момента — начинает вращаться и вторая ось.

корпус и внутри диски

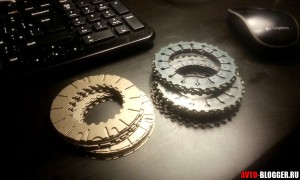

пакеты дисков

в разборе

Вискомуфта достаточно простое и эффективное механическое устройство, при должном использовании может ходить без каких либо проблем очень долго.

Где применяют вискомуфты?

Собственно основных применений всего два, однако сейчас остается всего одно:

  • Применялись для охлаждения двигателя. НА шток закреплялась вискомуфта с вентилятором. Она приводилась в движение от коленчатого вала автомобиля посредствам ременной передачи. Чем быстрее вращался двигатель, тем больше густела жидкость и связь с вентилятором становилась жестче. Если обороты падали, то не происходило такого сильного смешивания, значит были проскальзывания то есть вентилятор вращался, не так сильно охлаждал радиатор. Такая система эффективна для холодного (зимнего) периода, когда двигатель итак не сильно прогревается, а его еще и охлаждают. Сейчас применение таких систем на новых автомобилях уже и не встретить, ее заменили электронные вентиляторы (с датчиками в жидкости), которые питаются от электричества и никак не связаны с коленчатым валом двигателя.

на вентиляторе

  • Автоматическое подключение полного привода. Именно в этом направлении вискомуфты остались очень сильно востребованными. Практически на 70 – 80% кроссоверах или паркетниках, сейчас применяются такие системы. Правда, их постепенно начинают вытеснять полностью электромеханические варианты, но пока они дороже и не такие практичные.
Читайте так же:
Какое масло заливать в двигатель Ниссан Альмера

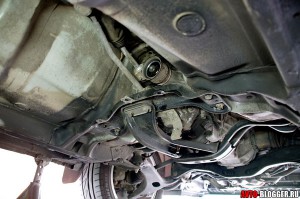

подключение полного привода

С одной стороны вискомуфта это очень простое, дешевое, практичное и универсальное механическое устройство, с другой у нее достаточно много минусов.

Плюсы и минусы вискомуфты

Для начала предлагаю поговорить о преимуществах этого узла:

  • Простая конструкция. Действительно конструкция очень банальна, ничего сверх сложного в ней нет.
  • Дешевая. Из-за своей простоты стоит совсем не дорого
  • Прочная. Корпус вискомуфты может выдержать давление в 15 – 20 атмосфер, все зависит от конструкции. Если изначально не было никаких поломок, то это означает, что она может проходить очень и очень долго.
  • Практичная. ПРИ ДОЛЖНОМ ИСПОЛЬЗОВАНИИ. Устанавливается на весь срок службы автомобиля, не требует к себе никакого внимания.
  • НА грунтовой дороге или асфальте, также может работать. Если вы скажем резко «стартанули» с места или идет пробуксовка на льду или пыли. То задний мост автоматом подключиться. Это дает преимущества по управляемости даже в городе.

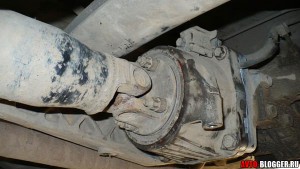

заднего моста

Не смотря на плюсы конструкции, стоит отметить, о ее недостатках, ведь их также много.

  • Ремонтопригодность. Как правило, не ремонтируется, то есть одноразовая, отремонтировать не выгодно и простому обывателю очень сложно. Практически всегда меняют на новую.
  • Подключаемость. Нет линейной зависимости подключения полного привода, угадать когда затормозятся диски внутри, практически не возможно! Поэтому нет контроля за полным приводом.
  • Нельзя подключить привод вручную самому.
  • Низкая эффективность полного привода. Передача максимального крутящего момента будет только тогда, когда передние колеса будут очень сильно буксовать.
  • Большие вискомуфты не используются. Потому как для нее нужен большой корпус, а так как она висит снизу, это реально сильно снижает клиренс автомобиля. Использование малых корпусов, то есть малых вискомуфт ведет к ограниченной передачи крутящего момента на заднюю ось, потому как там меньше дисков и малый объем специальной жидкости
  • Долго работать вискомуфта не может. Это крайне нежелательно! Она не рассчитана на длительные нагрузки, иначе банально выйдет из строя, ее полностью заклинит. ТО есть нам это говорит, что соваться на серьезное бездорожье нельзя! Использовать можно скорее для заснеженных дворов и небольшой грязи на даче, вот и все.

Сейчас небольшое видео, смотрим.

НА этом заканчиваю, думаю моя статья была вам полезна и теперь вы знаете что это такое, читайте мой АВТОБЛОГ, подписывайтесь на канал.
