Собираем и производим замену топливных фильтров на КАМАЗе: пошаговые инструкции с видео

Собираем и производим замену топливных фильтров на КАМАЗе: пошаговые инструкции с видео

Фильтр очистки топлива — это один из тех элементов в автомобиле, который нуждается в тщательном контроле со стороны водителя. Ведь работоспособность двигателя грузового автомобиля во многом зависит от качества очистки топлива. Водитель КАМАЗа может самостоятельно диагностировать существующие неисправности и своевременно выполнять ремонт или замену этого узла.

Какие топливные фильтры устанавливаются на автомобили КАМАЗ

Водители грузовиков КАМАЗ отлично понимают, что топливная система двигателя — это одна из главных систем автомобиля. Чтобы машина стабильно работала и выполняла своё предназначение (основной спектр использования КАМАЗов — коммерция), топливная система всегда должна находиться в работоспособном состоянии.

Фильтрующие элементы на КАМАЗах можно считать основными деталями двигателя внутреннего сгорания. При низком качестве дизельного топлива они призваны обеспечивать качественную очистку горючего перед подачей его в мотор. В том случае, если фильтр выработал свой ресурс, мотор начнёт засоряться различными примесями и осадками, что неизменно снизит его ресурс.

На автомобилях КАМАЗ устанавливаются два типа механизмов топливной системы:

  • фильтр грубой очистки топлива (ФГО);
  • фильтр тонкой очистки (ФТО).

Имея несколько различное устройство, они призваны выполнять первичную и вторичную очистку дизельного топлива от грязи и примесей.

Фильтр грубой очистки

ФГО предназначен для грубой (то есть первичной) очистки поступаемого из бензобака топлива. Он состоит из нескольких основных элементов:

  • металлический корпус;
  • «стакан» — внутренний корпус;
  • успокоитель;
  • сеточка для задержания крупных зёрен примесей;
  • отражатель;
  • распределитель.

Работа ФГО максимально проста. Топливный насос начинает перекачивать топливо из бака к двигателю. Первым узлом, который встречается топливу на пути к мотору, как раз и является фильтр грубой очистки. Через подводящий патрубок топливо попадает сначала на распределитель, а через него — в стакан. Если залито горючее низкого качества, то крупные примеси сразу же оседают на нижнюю часть стакана. Более мелкие зёрна осадков задерживаются на сеточке, которая расположена в верхней части устройства. Таким образом и совершается первичная (грубая) очистка горючего от основного количества загрязнений. Далее топливо перегоняется ближе к мотору, проходя предварительно тонкую очистку.

Крупная перфорация позволяет задерживать только объёмные части мусора в солярке

Фильтр тонкой очистки

Этот узел призван устранить из топлива все мельчайшие остатки примесей и загрязнений, которые в нём остались после первичной очистки. Чтобы сделать этот процесс максимально качественным, на КАМАЗах Евро-3 и 4 устанавливают фильтрующие элементы следующего строения:

  • металлический корпус;
  • пробка для слива;
  • центральный стержень;
  • «стакан» — внутренний корпус;
  • уплотнительные резинки;
  • фильтрующий элемент;
  • крышка в верхней части устройства;
  • клапан на слив.

Топливо прогоняется по стакану, поступая на чувствительные мембраны фильтра. На этих мембранах оседает практически всё количество мельчайших осадочных примесей. После ФТО топливо поступает в двигатель.

Изделие имеет уменьшенные размеры и внутреннюю перфорацию меньшего диаметра

Традиционно на КАМАЗ типа Евро-3 и Евро-4 устанавливаются фильтры немецкого производителя Mann. Эти устройства отличаются долговечностью и большой способностью к очистке топлива. Существенных отличий механизмов грубой и тонкой очистки для класса Евро-3 и Евро-4 нет, однако модели для Евро-4 продаются в нескольких вариантах комплектаций (например, со встроенным насосом или дополнительным водосборным стаканом).

Где расположены фильтрующие элементы на КАМАЗе

ФГО монтируется на топливной магистрали с левой стороны кузова. Это обусловлено тем, что и бак располагается с этой же стороны. В силу того, что фильтр грубой очистки — это первый узел на пути следования топлива из бака к двигателю, такое расположение вполне оправданно конструктивно.

ФГО монтируется над бензобаком сразу же за кабиной

Фильтр тонкой очистки размещается на КАМАЗе непосредственно у двигателя, с правой задней его части. Сразу же после очистки топливо попадает в цилиндры мотора и используется для создания топливовоздушной смеси.

ФТО нужно искать непосредственно рядом с двигателем

Что такое фильтр грубой очистки топлива с подогревом

Эксплуатация грузовых автомобилей в зимний период в России сопряжена со множеством проблем. Чтобы двигатель запускался легче, рекомендуется устанавливать подогрев топливной системы. В частности, эту функцию успешно выполняют специально оборудованные фильтры грубой очистки.

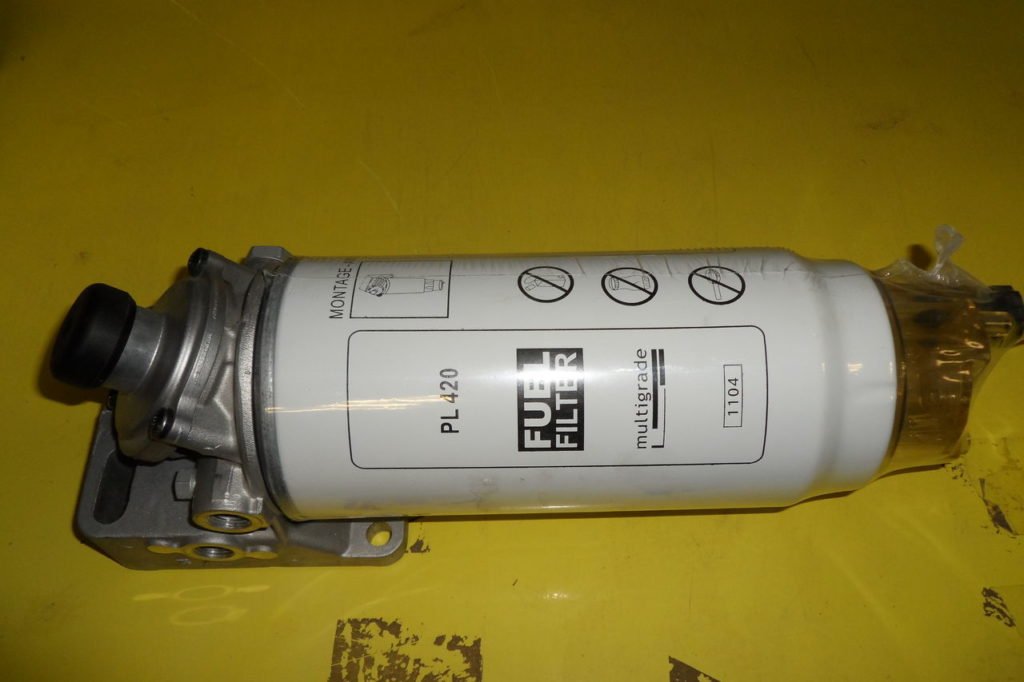

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing или других, которые уже оснащены функцией подогрева. В зависимости от исполнения, электронагревательный элемент может быть вмонтирован в верхнюю крышку на входе или же в нижнюю часть стакана.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing

Фильтр грубой очистки с подогревом обеспечивает необходимую текучесть топлива в любых климатических условиях, поэтому мотор будет легче запускаться даже на морозе.

Меняем фильтры на КАМАЗе своими руками

Устройство любого топливного фильтра рассчитано на несколько лет эксплуатации (разные производители указывают различные сроки службы). Однако при использовании низкокачественного топлива фильтрующие элементы могут довольно быстро загрязниться до критической отметки.

Забитый топливный фильтр — это угроза работе мотора.

Фильтры могут загрязняться по самым разным причинам:

  • из-за скоплений грязи и пыли в результате взаимодействия топлива с металлическим корпусом изделия;
  • из-за появления коррозии;
  • накапливание смолянистых отложений на стенках фильтра;
  • закупорка магистралей льдом зимой;
  • частое использование низкокачественного горючего.

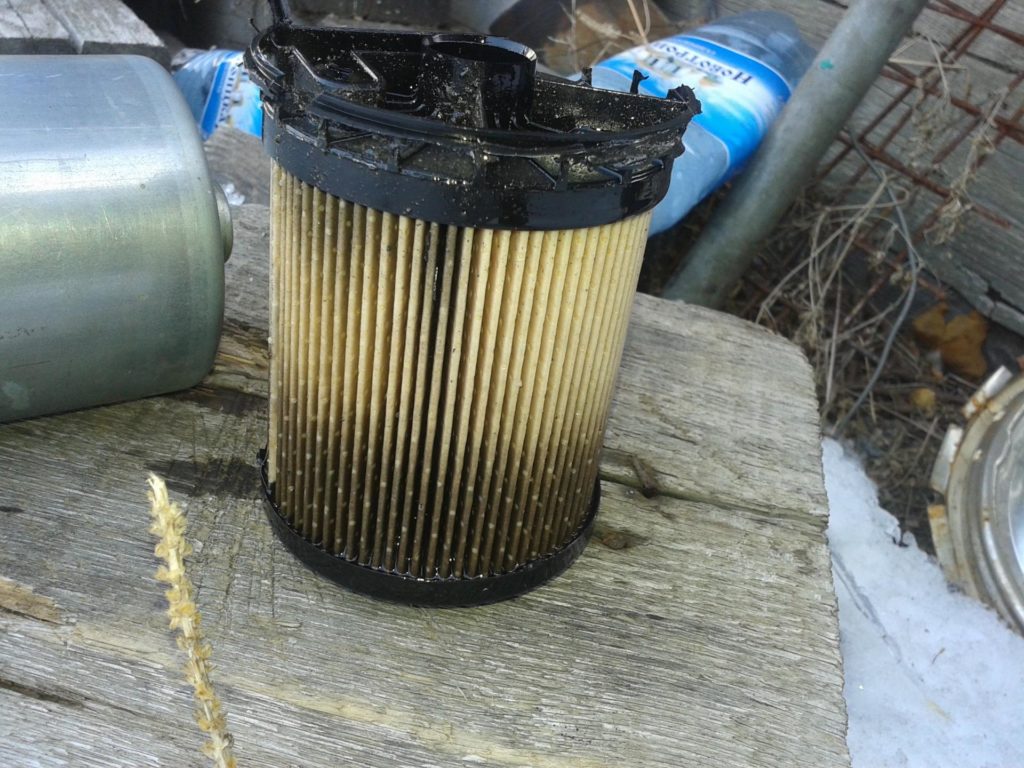

Если мембраны фильтра полностью покрыты тёмными осадками, рекомендуется немедленно приступать к замене элемента

Когда нужно менять фильтры грубой и тонкой очистки

Любой водитель КАМАЗа может самостоятельно определить, когда необходимо менять тот или иной фильтр. Достаточно просто внимательно следить за «поведением» грузовика во время движения.

Симптоматика забитого и неисправного фильтра сводится к следующим показателям:

  • постепенное увеличение потребляемого количества топлива;
  • при преодолении подъёма КАМАЗ начинает резко дёргаться;
  • заметно сокращается мощность двигателя;
  • на холостом ходу автомобиль часто глохнет;
  • машина может внезапно начать тормозить без нажатия на педаль газа;
  • при резком повышении оборотов мотора наблюдаются провалы в его работе.

Фильтры грубой и тонкой очистки могут быть забиты неравномерно, однако при выходе из строя одного из них, менять нужно всё равно и тот и другой. Система очистки топлива будет тщательно работать только тогда, когда оба фильтрующих элемента будут находиться в равной степени износа.

Любые перебои в работе мотора могут свидетельствовать о неисправности топливных фильтров

Как заменить фильтр грубой очистки на КАМАЗе

Эта процедура обычно не вызывает каких-либо трудностей, так как местоположение фильтра удобно для его демонтажа и монтажа.

Перед работой рекомендуется сразу приготовить рожковый ключ на 12 и смазку WD-40, которая поможет открутить приржавевшие болты и винты.

Порядок замены сводится к следующим действиям:

  1. Найти фильтр грубой очистки с правой стороны КАМАЗа у топливного бака.
  2. Отсоединить от него подводящий и отводящий патрубок. Рекомендуется поднять шланги вверх и закрепить их в таком положении, чтобы избежать потерь горючего.
  3. Выкрутить четыре винта, которые держат корпус фильтра.
  4. Сняв фильтр с кузова, необходимо слить остатки дизтоплива из стакана.
  5. Стакан рекомендуется тщательно промыть, чтобы удалить из него все загрязнения.
  6. В него установить новый фильтр, на дно стакана обязательно нужно залить немного топлива.
  7. После чего прикрутить винты к корпусу, подсоединить шланги.
Читайте так же:
Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка

Замена фильтра тонкой очистки

Эта процедура занимает несколько больше времени, чем предыдущая. Однако особых сложностей замена фильтра тонкой очистки тоже не должна вызвать:

  1. Закрыть расходный кран топливного бака, чтобы не потерять большое количество солярки при работе.
  2. На правой задней стороне мотора найти фильтр тонкой очистки.
  3. Перед демонтажом обязательно нужно очистить от пыли и грязи все плоскости вокруг фильтра и особенно тщательно — поверхности у места посадки. Во время демонтажа грязь может попасть в систему питания, чего нельзя допустить.
  4. Вывернуть вентиль слива на два оборота.
  5. Из корпуса фильтра слить остатки грязного топлива в подготовленную ёмкость.
  6. Отсоединить патрубки от корпуса фильтра.
  7. Далее произвести демонтаж корпуса вместе с самим фильтрующим элементом. Вместе с корпусом снимаются все уплотнители и шайбы. Все внутренности корпуса промыть чистой соляркой.
  8. В корпус вставить новый фильтр тонкой очистки.
  9. Установить устройство в гнездо, заменив предварительно уплотнительные резинки и шайбу.
  10. Подключить два патрубка.
  11. Закрыть краники подачи топлива.
Видео: замена двух топливных фильтров на КАМАЗе своими руками

Периодичность замены фильтров тонкой и грубой очистки обычно описывается в инструкции по эксплуатации КАМАЗа. Как правило, на машинах класса Евро-3 и Евро-4 менять элементы очистки рекомендуется не позже, чем через каждые 40 тысяч километров пробега. Однако в реальности из-за потребления некачественного горючего необходимость в замене может возникнуть и раньше этого срока.

Сборка фильтра своими руками: подробная инструкция

Сборка любого фильтра должна проводиться в условиях максимальной чистоты. Ведь смысл процедуры как раз и заключаются в том, чтобы устранить все загрязнения и налипания грязи в корпусе и поместить в него совершенно новый и чистый фильтрующий элемент.

Сборка и промывка старого фильтра не может обеспечить долговечную работу устройства. Выполнять ремонт фильтра можно лишь в качестве временной меры, пока не будет куплен новый элемент.

Перед сборкой все детали фильтра тщательно промываются дизельным топливом. Фильтр тонкой очистки из фетровых или картонных мембран промывается отдельно от металлического корпуса.

После этого с лицевой стороны поверхности пластины смывается накопившаяся грязь. Далее элементы нужно вновь промыть в солярке.

Важно проводить работу по сборке в чистоте, чтобы фильтр не загрязнялся в процессе сборки

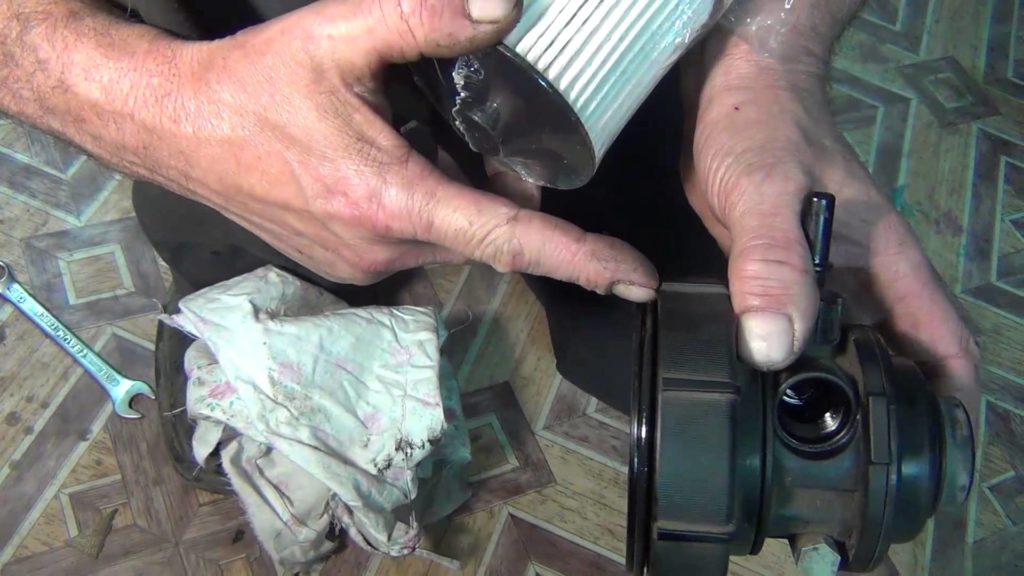

Непосредственная сборка топливного фильтра (что грубой, что тонкой очистки) осуществляется по следующему сценарию:

  1. Собрать сам фильтрующий элемент. В некоторых случаях после промывки общая высота фильтра может уменьшиться. Для восстановления этого параметра рекомендуется подложить под фильтрующий элемент одну или несколько пластинок, вырезанных из войлока.
  2. Далее элемент, новый сальник и пружинка ставятся в стакан и крепятся к крышке корпуса.
  3. Внутрь корпуса заливается немного солярки.
  4. После чего фильтр закрывается и может быть установлен на машину.

То есть в процессе сборки важно заменить износившиеся части, соблюдая определённый порядок и требования чистоты.

КАМАЗы класса Евро-3 и Евро-4 легко поддаются самостоятельному ремонту в большинстве случаев неисправностей. Это касается также вопросов сборки и замены топливных фильтров питающей системы двигателя. Рекомендуется использовать качественное топливо, чтобы фильтры могли выполнять свои функции очистки в течение всего срока годности, заявленного производителем.
